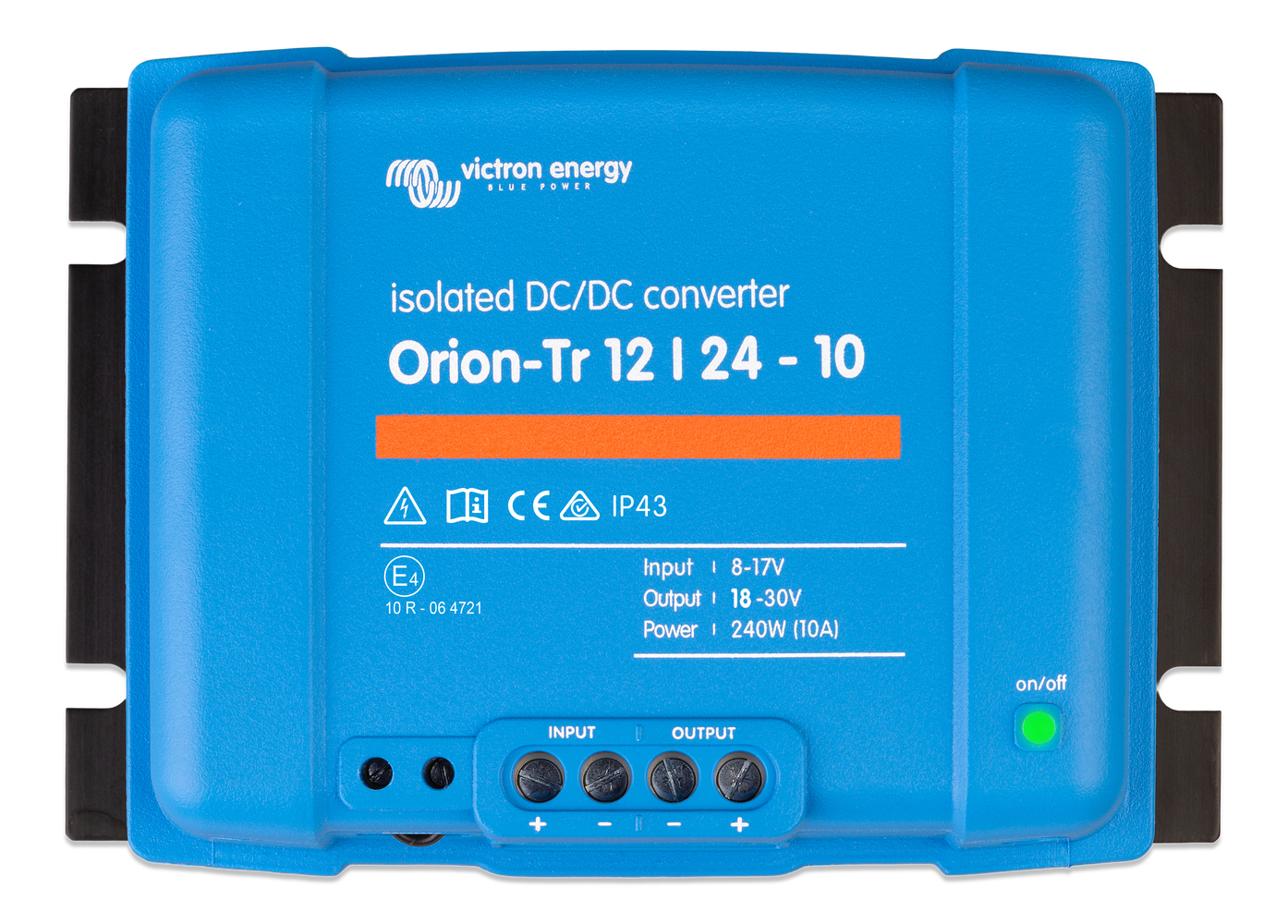

Orion-Tr 12/24-10A (240W)

630.25 512.40  netto

Opis

Przetwornice (konwertery) Orion-Tr DC/DC holenderskiej firmy Victron Energy wyróżniają się wysoką wydajnością i są całkowicie bezpieczne. Niskiej jakości urządzenia mogą wyrządzić nieodwracalne szkody w instalacjach,  lecz zastosowanie przetwornicy napięcia Orion zapobiega tego rodzaju problemom.

Zdalnie włączane i wyłączane
Zdalne włączanie i wyłączanie (on-off) eliminuje potrzebę instalacji przełącznika wysokoprądowego na przewodach zasilających DC przetwornicy / konwertera. Zdalne włączanie i wyłączanie może być obsługiwane przez niskoprądowy wyłącznik lub przez kluczyk stacyjki załączający / wyłączający silnik.

Regulowane napięcie wyjściowe
​Przetwornica / konwerter Orion-Tr może być również stosowana jako ładowarka akumulatora np. aby ładować urządzania 12V lub 24V.

Ochrona IP43
​Po zainstalowaniu z zaciskami śrubowymi skierowanymi w dół.

Zaciski śrubowe
​Żadne specjalne narzędzia nie są potrzebne do montażu.

Bezpiecznik wejściowy
Tylko na wejściu modeli 12 V i 24 V.

Specyfikacja techniczna:

Model / Parametry

​Copyright by EcoSolar
Orion-Tr
12/12-18  (220W)
Orion-Tr
12/24-10
(240W)
Orion-Tr
24/12-20 (240W)
Orion-Tr
24/24-12 (280W)
Orion-Tr
24/48-6
(280W)
Orion-Tr
48/12-20  (240W)
Orion-Tr
48/24-12 (280W)
Orion-Tr
48/48-6
(280W)
 Zakres napięcia na wejściu [V]8-17 V8-17 V16-35 V16-35 V16-35 V32-70 V32-70 V32-70 V
Wyłączenie w wyniku zbyt niskiego napięcia [V]7 V7 V14 V14 V14 V28 V28 V28 V
Ponowne załączenie po wystąpieniu zbyt niskiego napięcia [V]7.5 A7.5 A15 A15 A15 A30 A30 A30 A
Napięcie wyjściowe [V]12.2 V24.2 V12.2 V24.2 V48.2 V12.2 V24.2 V48.2 V
Sprawność [%]87 %88 %85 %87 %88 %87 %86 %89 %
Zakres napięcia wyjściowego [V]10-15A20-30A10-15A20-30A40-60A10-15A20-30A40-60A
Tolerancja napięcia wyjściowego [V]+ / – 0.2 V+ / – 0.2 V+ / – 0.2 V+ / – 0.2 V+ / – 0.2 V+ / – 0.2 V+ / – 0.2 V+ / – 0.2 V​
Hałas na wyjściu2 mV rms2 mV rms2 mV rms2 mV rms2 mV rms2 mV rms2 mV rms2 mV rms
Ciągły prąd na wyjściu przy napięciu nominalnym i temp. 25oC [A]18 A10 A20 A12 A6 A20 A12 A6 A
Maksymalny prąd na wyjściu przy napięciu nominalnym [A]25 A15 A25 A15 A8 A15 A15 A8 A
Zwarciowy prąd wyjściowy [A]40 A25 A50 A30 A25 A50 A30 A25 A
Moc wyjściowa przy temp. 25o280 W280 W300 W320 W320 W280W320 W320 W
Moc wyjściowa przy temp. 40o220 W240 W240 W280 W280 W240 W280 W280 W
Wilgotność [%]95 % bez kondensacji
Zakres temperatur pracy (obniża wartość o 3% powyżej +40oC) [oC] od -20oC do + 55oC
Izolacja galwaniczna200 V DC pomiędzy wejściem, wyjściem oraz obudową
Złącze po stronie DCZaciski śrubowe
Maksymalny przekrój przewodu [mm2]13 mm2 / AWG6
Waga [kg]1.3 kg
Wymiary WxSxG [mm]130x186x70mm
Normy: Bezpieczeństwo
             Emisja
             Odporność
            Dyrektywa motoryzacyjna

EN 60950
EN 61000-6-3, EN 55014-1
EN 61000-6-2, EN61000-6-1, EN 55014-2
ECE R10-5

Informacje dodatkowe

Waga1.3000 kg
Wymiary13 × 18.6 × 7 cm

Do pobrania

Karta katalogowa Orion-Tr DC-DC
Instrukcja obsługi
Certyfikat CE
