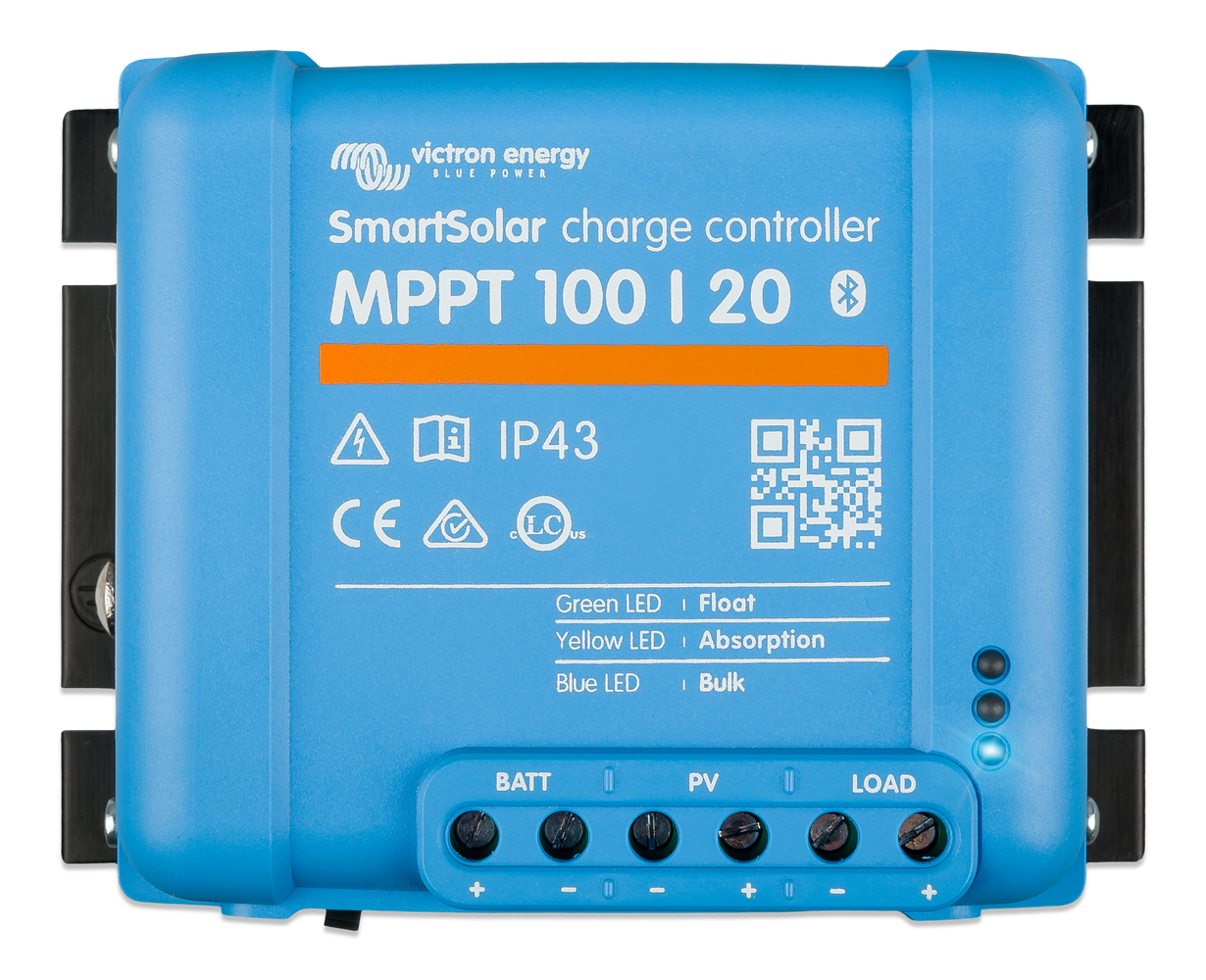

SmartSolar MPPT 100/20 – 12V/24V/48V, 20A

495.94 403.20  netto

Solarny regulator ładowania SmartSolar MPPT 100/20 Victron Energy ze śledzeniem punktu maksymalnej mocy MPPT, pracujący z napięciem wejściowym do 100 V oraz prądem nie większym niż 20 A.

Opis

Wbudowany inteligentny moduł Bluetooth w regulatorach z serii SmartSolar MPPT.
W celu konfigurowania systemu fotowoltaicznego oraz monitorowania i aktualizowania sterownika / regulatora ładowania nie jest już potrzebny zewnętrzny VE.Direct Bluetooth Smart dongle. Dla serii solarnych regulatorów ładowania / sterowników SmartSolar moduł Bluetooth znajduje się wewnątrz urządzeń.

MPPT: Ultra szybkie śledzenie punktu maksymalnej mocy.
Poprzez ciągłe monitorowanie napięcia i natężenia prądu z baterii słonecznych / paneli słonecznych (PV), technologia MPPT zapewnia, że każda „kropla” dostępnej mocy jest odbierana z baterii słonecznych / modułów fotowoltaicznych. Dzięki tej właściwości regulatory ładowania SmartSolar MPPT charakteryzują się wyższą wydajnością pracy podczas pochmurnych dni.

Zdalne monitorowanie i sterowanie.
Dzięki wbudowanemu Bluetooth można kontrolować i monitorować rozbudowane funkcje solarnych regulatorów ładowania SmartSolar MPPT, łącząc je ze smartfonem lub innym urządzeniem za pośrednictwem VictronConnect. Jeśli instalacja fotowoltaiczna jest podłączona do Internetu, portal zarządzania zdalnego Victron Portal (VRM) zapewnia dostęp do pełnej funkcji MPPT, zawsze i wszędzie. Co ważne obie usługi są bezpłatne. W przypadku instalacji zdalnych – nawet jeśli w pobliżu nie ma połączenia z Internetem lub sygnału telefonicznego – można monitorować solarny regulator ładowania SmartSolar MPPT przez zastosowanie urządzenia LoRaWAN (dalekiego zasięgu).

Kontrolowane wyjście na odbiorniki.
Inteligentna funkcja obciążenia wyjściowego zapobiega uszkodzeniom akumulatora / baterii akumulatorów przed ich zbyt głębokim rozładowaniem. Poprzez odpowiednie nastawy można skonfigurować napięcie, przy którym SmartSolar odłączy obciążenie – zapobiegając w ten sposób nadmiernemu rozładowaniu baterii.
Co ważne: Solarny regulator ładowania SmartSolar będzie próbował 100% doładować akumulator / baterię akumulatorów każdego dnia. Jeśli nie może – np: w okresach złej pogody – podnosi napięcie rozłączające codziennie obciążenie, aż do osiągnięcia sukcesu. Jest to funkcja BatteryLife, która utrzymuje akumulator / baterię akumulatorów w dobrej kondycji i przedłuża jej żywotność.

Regulatory ładowania SmartSolar MPPT 100/20 z punktem śledzenia maksymalnej mocy z modułów PV to idealne rozwiązanie dla baterii słonecznych o napięciu wejściowym Voc do 100 V DC i na napięcie systemowe: 12, 24 i 48V. Zastosowanie tych regulatorów pozwala na dobór dowolnych modułów fotowoltaicznych w systemie.

Dzięki zastosowanej elektronice regulator śledzi najbardziej optymalne parametry pracy i napięcia panela fotowoltaicznego, co pozwala na uzyskanie wyższej sprawności i wydajności od tradycyjnych regulatorów ładowania PWM od 10% do 30%. Regulatory ładowania charakteryzują się wyższą wydajnością pracy podczas pochmurnych dni.
  • Wejście PV DC do 100 V
  • ​Wyjście odbiornika 20 A: napięcie nominalne 12/24V lub 48 V
  • Szybkie przełączanie się w tryb MPPT
  • Idealny dla akumulatorów baterii / akumulatorów: litowo-jonowych polimerowych, litowo-jonowych LiFePO4 czyli LFP, litowo-jonowych manganowych, litowo-jonowych innych, FLA, dowolnych akumulatorów / baterii akumulatorów kwasowo-ołowiowych, w tym akumulatorów / baterii akumulatorów w technologii AGM oraz żelowych czyli GEL. Regulator po przeprogramowaniu może być stosowany także dla  dowolnych innych akumulatorów / baterii akumulatorów.
  • Idealny do zastosowania w solarnym oświetleniu ulicznym/parkowym (sprawdzony w dziesiątkach tysięcy lamp na świecie)
  • Kompensacja temperaturowa baterii
  • Wbudowany moduł Bluetooth
  • Wysoka efektywność: 98%
  • Idealny dla modułów fotowoltaicznych / baterii słonecznych / paneli słonecznych: polikrystalicznych, monokrystalicznych, amorficznych, cienkowarstwowych, wykonanych w technologii CIS, CIGS połączonych szeregowo (napięcie rozwarcia szeregu modułów fotowoltaicznych, elektrowni słonecznej nie może przekraczać maksymalnego napięcia regulatora)

Specyfikacja techniczna:

Regulator Ładowania SmartSolarMPPT 75/10MPPT 75/15MPPT 100/15MPPT 100/20-48V
Napięcie baterii (wybierane automatycznie)12/24 V12/24/48 V
Znamionowy prąd ładowania10 A15 A15 A20 A
Znamionowa moc PV, 12 V 1a,b)145 W220 W220 W290 W
Znamionowa moc PV, 24 V 1a,b)290 W440 W440 W580 W
Znamionowa moc PV, 48 V 1a,b)n. a.n. a.n. a.1160 W
Maksymalny prąd zwarciowy PV 2)13 A15 A15 A20 A
Automatyczne odłączanie obciążeniatak
Maksymalna sprawność98%
Pobór własny – załączone obciążenie12 V: 19 mA, 24 V: 16 mA26 / 20 / 19 mA
Pobór własny – wyłączone obciążenie12 V: 10 mA, 24 V: 8 mA10 / 8 / 7 mA
Napięcie ładowania nasycenia14,4 V / 28,8 V (nastawiane)14,4 V / 28,8 V / 57,6 V (nastawiane)
Napięcie ładowania podtrzymania13,8 V / 27,6 V (nastawiane)13,8 V / 27,6 V / 55,2 V (nastawiane)
Algorytm ładowaniawielostopniowy adaptacyjny
Kompensacja temperaturowa-16 mV / °C lub -32 mV / °C
Maksymalny ciągły prąd obciążenia15 A
Odłączenie obciążenia po rozładowaniu11,1 V / 22,2 V / 44,4 V lub 11,8 V / 23,6 V / 47,2 V lub algorytm Battery Life 3)
Załączenie obciążenia po naładowaniu13,1 V / 26,2 V / 52,4 V lub 14 V / 28 V / 56 V lub algorytm Battery Life 3)
Zabezpieczeniaprzed zwarciem wyjścia / przed przegrzaniem
Zakres temperatur pracy-30 to +60 °C (pełna moc wyjściowa do 40 °C)
Wilgotność95 %, bez kondensacji
Port komunikacyjnyVE.Direct (zobacz białą księgę dotyczącą przesyłania danych na naszej stronie internetowej)
OBUDOWA
Kolorniebieski (RAL 5012)
Terminale przyłączeniowe6 mm² / AWG10
Poziom ochronyIP43 (elektronika), IP22 (przyłącza)
Waga0,5 kg
Wymiary (wysokość x szerokość x grubość)100 x 113 x 40 mm100 x 113 x 50 mm100 x 113 x 60 mm
STANDARDY
BezpieczeństwoEN/IEC 62109-1, UL 1741, CSA C22.2
PRZECHOWYWANE WYKRESY / TRENDY
Przechowywane danenapięcie, prąd i temperatura baterii, napięcie i prąd generatora PV / baterii słonecznej / panela słonecznego / modułu PV oraz prąd płynący do odbiornika
Liczba dni ile przechowywane są dane46
1a) Jeśli moc generatora PV jest większa regulator ładowania ograniczy moc wejściową.
1b) Aby regulator wystartował / rozpoczął pracę napięcie generatora PV / modułu fotowoltaicznego / baterii słonecznej / panelu słonecznego musi być większe o 5V od aktualnego napięcia baterii akumulatorów (Vbat + 5 V). Po starcie regulatora, tj. podczas normalnej pracy, minimalne napięcie generatora PV przy którym regulator będzie pracował musi być większe od 1V od aktualnego napięcia baterii akumulatorów (Vbat + 1 V).
2) Generator fotowoltaiczny / moduł fotowoltaiczny / bateria słoneczna / panel słoneczny PV o większym prądzie zwarciowym może uszkodzić regulator ładowania.
3) Algorytm Battery Life wydłuża żywotność akumulatora / baterii akumulatorów / magazynu energii

Informacje dodatkowe

Waga0.7 kg
Wymiary10 × 11.3 × 5 cm
