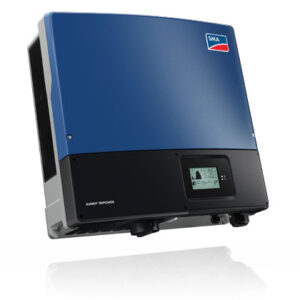

Sunny Tripower 60 / falownik trójfazowy

Marka:SMA Kategoria:

Zapytaj o cenę

Opis

Sunny TriPower 60-10
Połączenie najlepszych cech dwóch różnych rozwiązań.

Nowy falownik Sunny Tripower 60 jest elementem składowym innowacyjnego, globalnego rozwiązania systemowego do komercyjnych i przemysłowych instalacji fotowoltaicznych. Łączy on w sobie zalety dwóch różnych rozwiązań – zdecentralizowanego układu instalacji fotowoltaicznej i falowników centralnych. Wysoka sprawność, elastyczność przy projektowaniu instalacji fotowoltaicznej, prosty montaż i rozruch oraz niskie koszty konserwacji w decydującej mierze przyczyniają się do redukcji kosztów eksploatacji całego systemu.

Elastyczna
Nowe rozwiązanie systemowe firmy SMA składają się z czterech elementów składowych: falowników fotowoltaicznych o wysokiej sprawności, zapewniających elastyczność zastosowań skrzynek przyłączeniowych, centralnej jednostki zarządzającej – SMA Inverter Manager oraz narzędzia do uruchomienia instalacji – LCS. Tej właśnie koncepcji systemowej falownik Sunny Tripower 60 zawdzięcza swoją unikalność i gwarantuje wysoką wydajność przy równoczesnej maksymalnej elastyczności w planowaniu i projektowaniu instalacji.

Atuty konstrukcji falownika Sunny Tripower 60.
Tymi cechami nie może się pochwalić żaden innych falownik fotowoltaiczny o masie wynoszącej zaledwie 75 kg, a mocy 60 kVA. Dzięki swojej zwartej konstrukcji falownik Sunny Tripower 60 zajmuje niewiele miejsca, redukuje zakres prac przygotowawczych w miejscu instalacji, ułatwia montaż i ogranicza nakłady prac konserwacyjnych.

Innowacyjne zarządzanie instalacją fotowoltaiczną za pomocą centralnej jednostki zarządzającej – SMA Inverter Manager.
Inwerter Manager SMA jest centralnym komponentem komunikacyjnym i jedynym interfejsem wymaganym do sterowania całą instalacją fotowoltaiczną / instalacją PV. Zarządza on wszystkimi ważnymi parametrami falowników i instalacji, składającej się z nawet 42 falowników fotowoltaicznych (o mocy do 2,5 MW). Dzięki zastosowaniu szyny Modbus TCP i systemu SunSpec Alliance Communication można go łatwo zintegrować w ramach nadrzędnego systemu komunikacji instalacji fotowoltaicznej, a także prowadzić wymianę danych z dostawcami zewnętrznymi. Poza tym SMA Inverter Manager umożliwia zarządzanie instalacją operatorowi sieci dystrybucyjnej.

Proste uruchomienie instalacji za pomocą narzędzia LCS
Specjalnie opracowane narzędzie LCS (Local Commissioning and Service Tool) ułatwia uruchomienie instalacji fotowoltaicznej, co pozwala oszczędzić czas i zmniejszyć koszty. Konfiguracja falowników fotowoltaicznych odbywa się poprzez prosty wybór właściwych dla instalacji plików konfiguracyjnych, a następnie ich zastosowanie we wszystkich falownikach.
Ponadto wyświetlanie stanu, aktualnych wartości i zdarzeń na poziomie falownika znacznie ułatwia wyszukiwanie i usuwanie usterek.


Elastyczne projektowanie instalacji dzięki zewnętrznym skrzynkom przyłączeniowym.
Do połączenia ciągów modułów fotowoltaicznych z falownikami stosowane są zewnętrzne skrzynki przyłączeniowe*. Zapewnia to elastyczność przy dostosowaniu systemu do różnych lokalnych norm i generatora. Ta innowacyjna koncepcja istotnie przyczynia się do obniżenia kosztów systemu fotowoltaicznego.

Specyfikacja techniczna:

Parametry / ModelSunny Tripower
STP 60-10
Wejście DC
Maksymalne napięcie wejściowe (UDC,max) [V] DC1000 V
Zakres napięcia PV, MPPT (UPV) / znamionowe napięcie wejściowe [V]570 V – 800 V przy 400 V AC, 685 V – 800 V przy 480 V AC
Minimalne / początkowe napięcie wejściowe [V]565 V przy 400 V AC, 680 V przy 480 V AC
Liczba niezależnych wejść MPP / ciągów modułów fotowoltaicznych na jednym wejściu MPP1/1 (rozdział poprzez skrzynkę przyłączeniową)
Maksymalny prąd wejściowy / prąd zwarciowy [A]110 A / 150 A
Znamionowe napięcie wejściowe DC [V]630 V DC przy 400 V AC, 710 V DC przy 480 V AC
Wyjście AC
Moc znamionowa (przy 230 V, 50 Hz) [W]60 000 W
Maksymalna moc pozorna AC [VA]60 000 VA
Maksymalna moc bierna

60000 war

Napięcie znamionowe AC [V]3 / PE, 400 V – 480 V, ±10%
Zakres napięcia znamionowego AC400 V – 480 V
Częstotliwość sieci AC / zakres [Hz]50 Hz, 60 Hz / +/- 10%
Znamionowa częstotliwość sieci / znamionowe napięcie sieci [Hz]

50 Hz, 60 Hz / 400 V, 480 V

Maksymalny prąd wyjściowy [A]3 x 87 A
Współczynnik mocy przy mocy znamionowej / Nastawny współczynnik przesuwu fazowego1 / 0,8 przewzbudzenie … 0,8 niedowzbudzenie
Liczba faz zasilających / podłączonych3 / 3
Sprawność
Maks. sprawność / sprawność europejska / CEC przy 400 V AC / CEC przy 480 V AC98,8 % / 98,3 % / 98,0 % / 98,5 %
Zabezpieczenia
Rozłącznik po stronie DC
Wykrywanie przebicia / monitorowanie sieci
Ochronnik przepięciowy DC / ochronnik przepięciowy ACTypu II / typu II + III (łączne)
Ochrona przed niewłaściwą biegunowością DC / zabezpieczenie przeciwzwarciowe AC
Uniwersalny wyłącznik różnicowoprądowy
Klasa ochronności (wg IEC 61140) / kategoria przepięciowa (wg IEC 60664-1)I / AC: III; DC: II
Dane ogólne
Wymiary (szer. x wys. x głęb.) [mm]570 / 740 / 300 mm
Waga [kg]75 kg
Zakres temperatur pracy [oC]-25oC do +60oC
Typowy poziom emisji hałasu58 dB
Zużycie energii na potrzeby własne (nocą) [W]3 W
TopologiaBeztransformatorowy
Rodzaj chłodzeniaAktywne
Stopień ochrony (wg IEC 60529) / IP65
Klasa klimatyczna (wg IEC 60721-3-4)4K4H
Maksymalna dopuszczalna wilgotność względna (bez skraplania)95 %
Wyposażenie
Przyłącze DC / przyłącze ACZacisk śrubowy / zacisk śrubowy
WyświetlaczGraficzny
InterfejsPoprzez zewnętrzny SMA Inverter Manager SunSpec Modbus TCP
Okres gwarancji: 5 / 10 / 15 / 20 / 25 lat5 lat standardowej gwarancji
Certyfikaty i homologacje

Liczba niezależnych wejść MPP / ciągów ogniw fotowoltaicznych
na jednym wejściu MPP STP 60: IEC 62109-1/IEC 62109-2 (
klasa I, z uziemieniem, komunikacja – klasa II, PELV), UL1741 – interaktywne falownik fotowoltaiczne bez izolacji galwanicznej pomiędzy wejściem a wyjściem, IEEE 1547 SMA
Inverter Manager: UL 508, UL 60950-1, CSA C22.2 nr 60950-1-07,
EN 60950-1, EN 55022 klasa A, EN 61000-3-2 klasa D,
EN 61000-3-3, EN 55024, FCC część 15, podczęść B, klasa A

ZasilanieSMA Inwerter Manager
Napięcie wejściowe9 – 36 V DC

Pobór mocy

< 20 W
Dane ogólne
Wymiary (szer. x wys. x głęb.) / masa160 x 125 x 49 mm / 940 g
Stopień ochrony / montażIP21 / szyna montażowa DIN lub montaż naścienny
Zakres temperatur pracy / wilgotność względna powietrza-40 °C … +85 °C / 5 % … 95 % (bez skraplania)

Złącza


Interfejs użytkownikaNarzędzie LCS do PC
Interfejs czujnikówRS485 do stacji pogodowych kompatybilnych z SunSpec Alliance
Wielkość zadana mocy czynnej i biernejWartość stała, charakterystyka, zdalne sterowanie
Wielkość zadana mocy czynnej i biernejWartość stała, charakterystyka, zdalne sterowanie
Złącze do falownika1 złącze Ethernet (RJ45)
Złącze do podłączenia sieci zewnętrznej1 złącze Ethernet (RJ45) Modbus TCP, SunSpec Alliance
Złącze do podłączenia układu zdalnego sterowaniaModbus TCP, 6 x DI poprzez zewnętrzny moduł we/wy



Informacje dodatkowe

Waga61.0000 kg
